OPIS

Spadochron ratowniczy siedzeniowy S-4 przeznaczony jest do tych samolotów i śmigłowców, w których fotele przystosowane są do pomieszczenia spadochronów siedzeniowych. Konstrukcja spadochronu S-4 pozwala na wykonywanie skoków ratowniczych z bardzo niskich wysokości, nawet z 60 m.

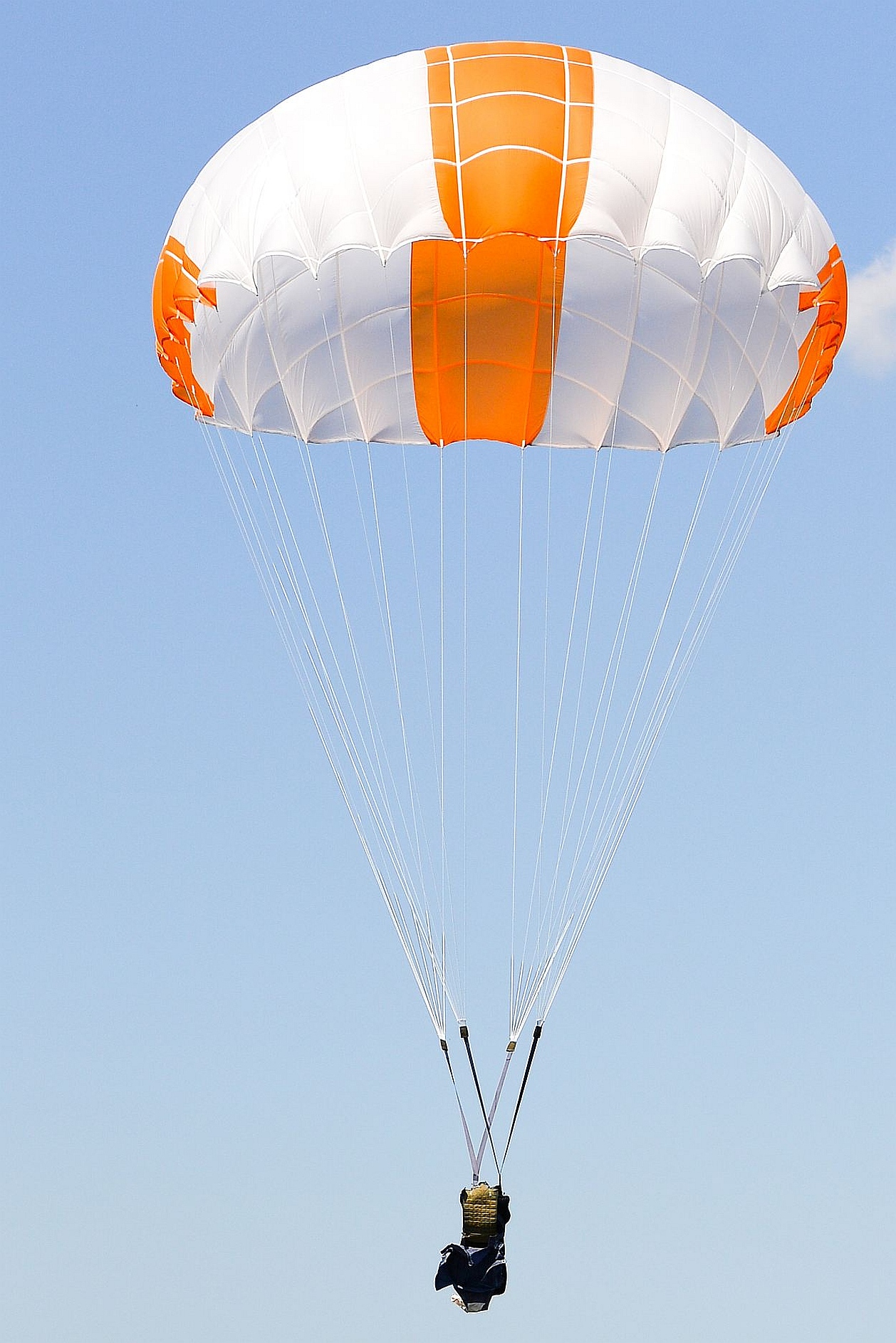

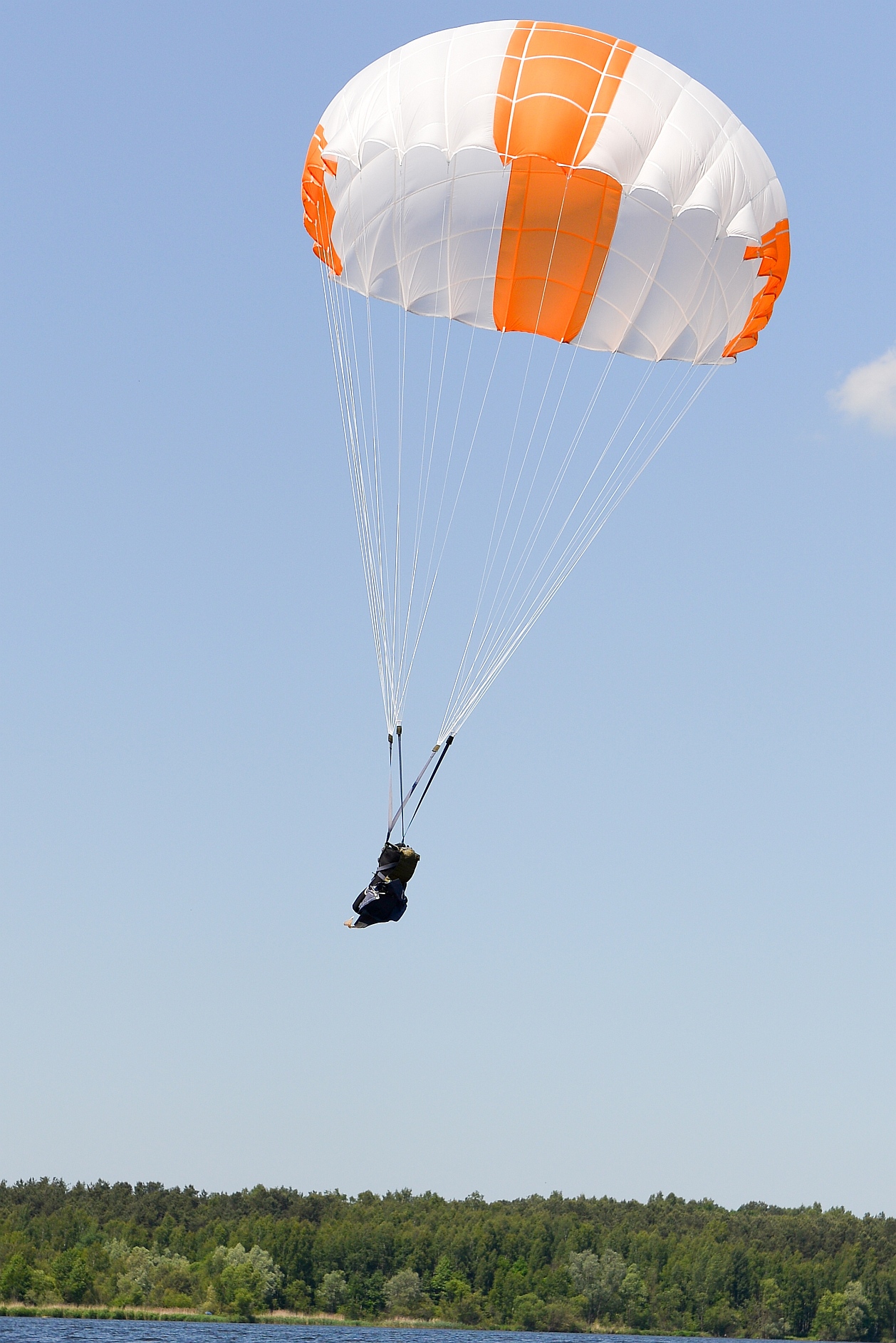

Spadochron S-4 posiada okrągłą czaszę o powierzchni 53 m2, wykonaną z tkaniny poliamidowej. Czasza zabezpieczana jest przez długą osłonę,w trakcie procesu otwarcia osłona ściągana jest z czaszy przez miękki spadochron wyciągający. Czasza połączona jest z uprzężą 28 linkami nośnymi. W celu zwiększania komfortu użytkownika, spadochron wyposażony jest w bawełniane poduszki poprawiające wygodę użytkowania.

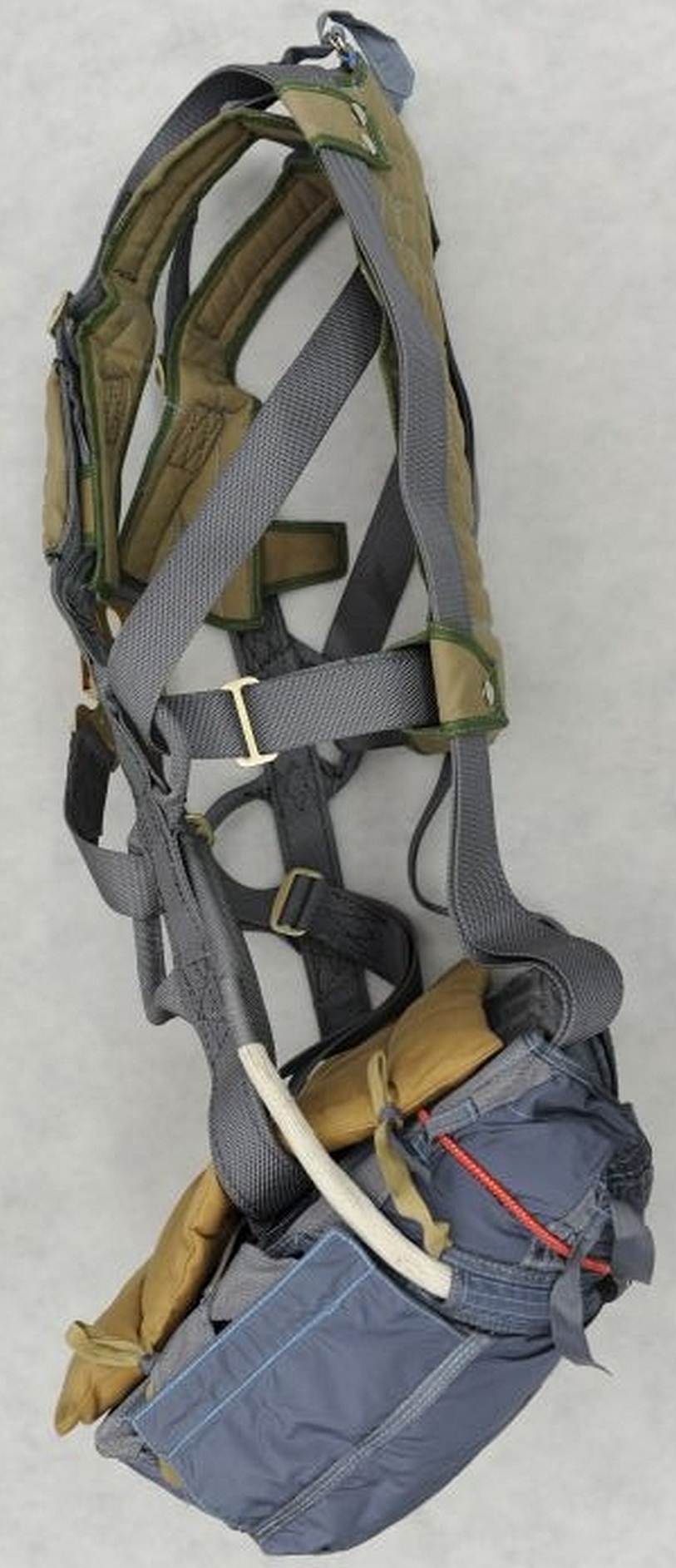

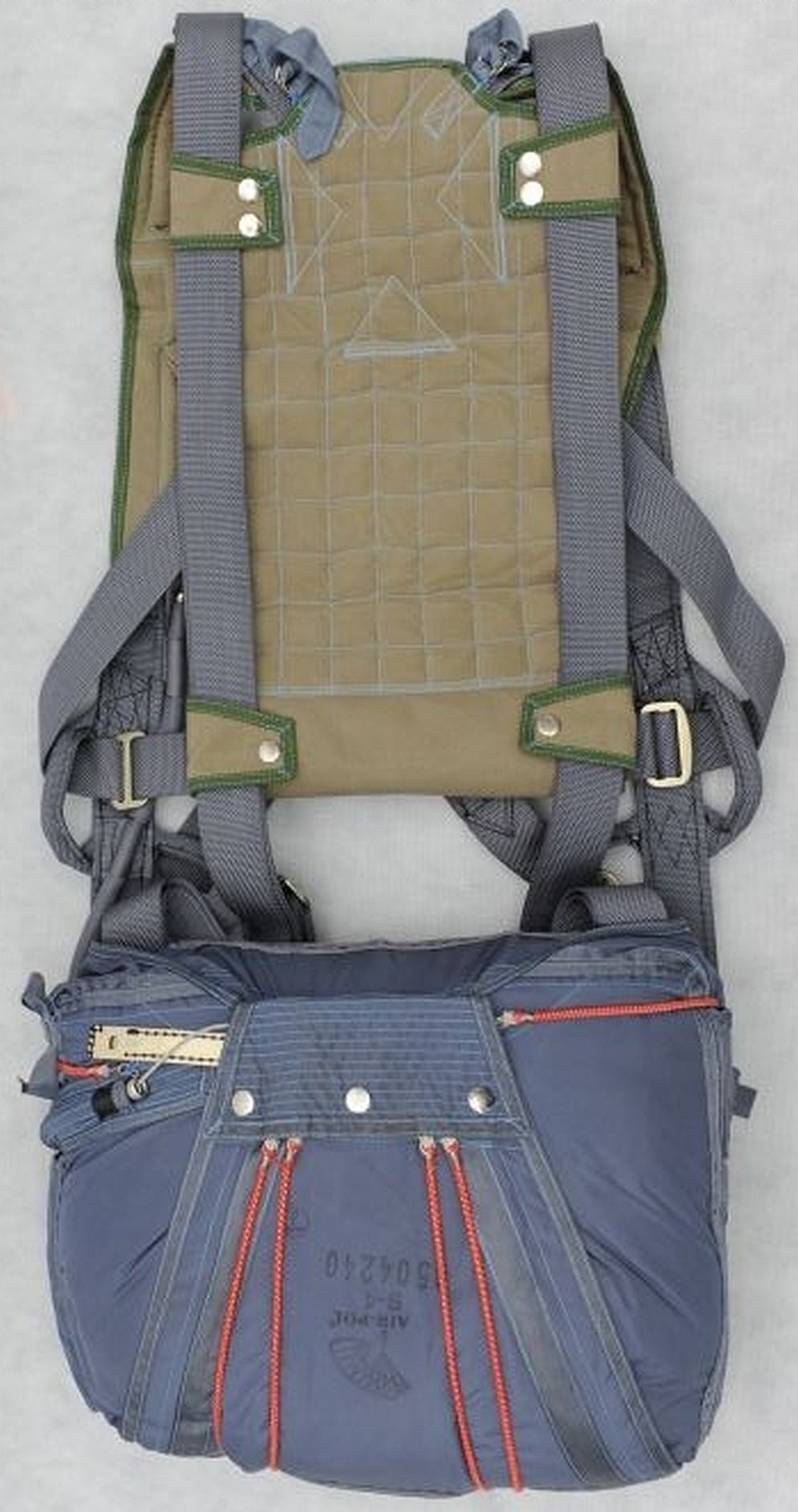

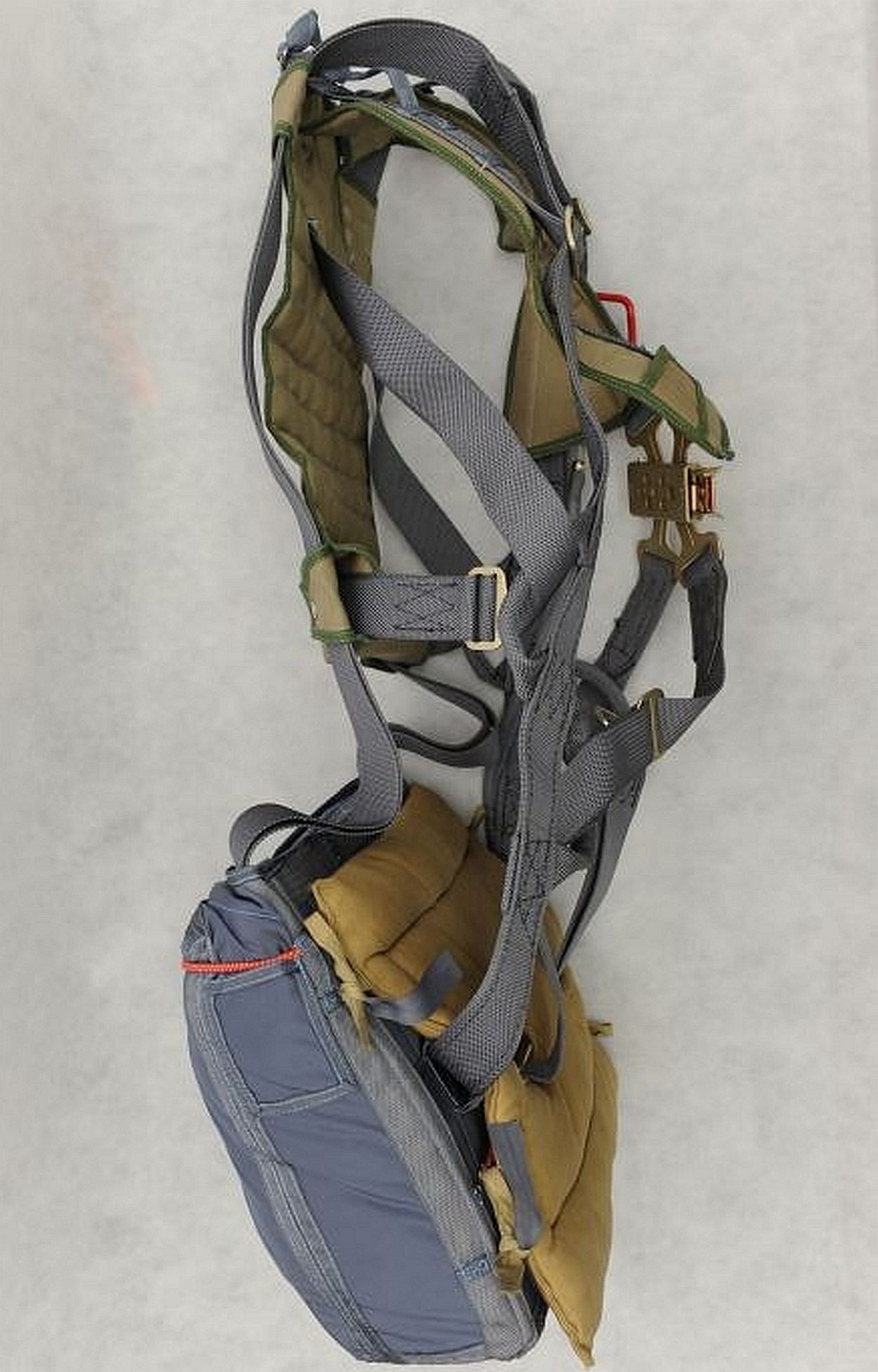

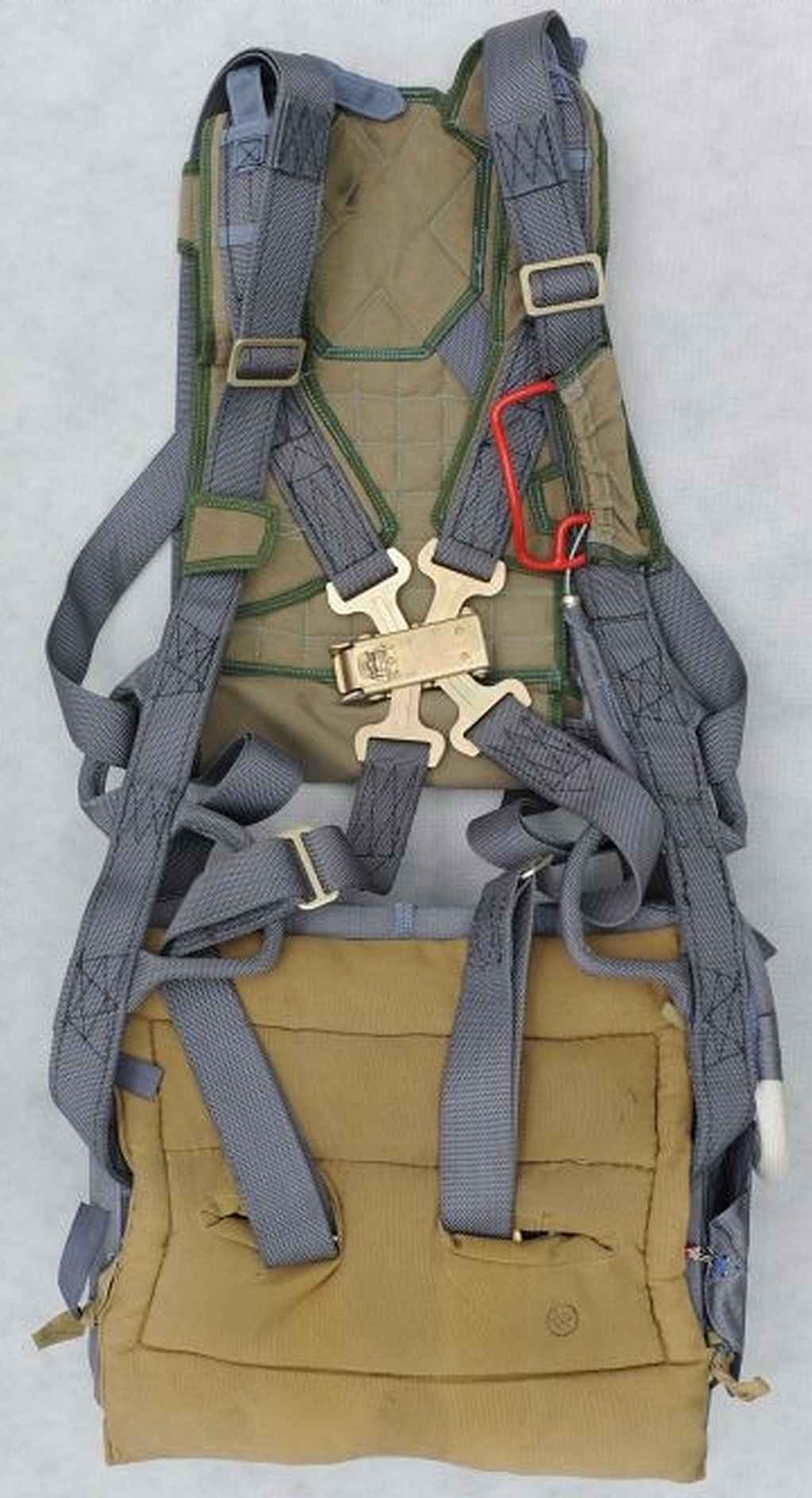

Uprząż posiada główny zamek wyczepny, który pozwala na szybkie wypięcie się z niej w trakcie lądowania w trudnych warunkach, np. przy silnym wietrze, lub na wodzie. Spadochron może być otwarty ręcznie uchwytem wyzwalającym, lub w trybie automatycznym przy pomocy automatu spadochronowego KAP-3P1. Pokrowiec może również pomieścić łódkę ratunkową.

PARAMETRY TECHNICZNE

DANE TECHNICZNE

S-4

Numer NSN

1670-43-000-0610

Numer certyfikatu

Z-BS 02/00

Typ czaszy

Okrągła

Powierzchnia czaszy [m² / ft²]

53 m² / 570,50 ft²

Średnica czaszy [m / ft]

8,25 m / 27,06 ft

Dopuszczalna prędkość użycia (natychmiastowe otwarcie na wysokości do 1000m) [km/h / KTS]

400 km/h / 216 KIAS

Min wysokości skoku [m / ft]

60 m / 196,85 ft przy V=100 km/h

Max obciążenie [kg / lbs]

100kg / 220,46 lbs

Prędkość opadania otwartej czaszy dla obciążenia 100 kg

6 m/s / 19,68 ft/sec

Masa zestawu (bez automatu KAP-3P1 i bez łódki ratowniczej)

12 kg / 26,45 lbs

Systemy otwarcia

  • otwieranie ręczne,
  • za pomocą automatu
    spadochronowego KAP-3P1

Czasza (natychmiastowe otwarcie na wysokości do 1000m)
[ilość skoków]

  • jednokrotne użycie przy
    400 km/h / 216 KIAS,
  • pięciokrotne użycie do
    300 km/h / 162 KIAS

Resurs

12 lat z możliwością przedłużenia do 16 lat
(zależnie od stanu technicznego)

Częstość przekładania spadochronu

  • co 4 miesięcy przy ułożeniu do skoku,
  • co 6 miesięcy przy ułożeniu magazynowym
